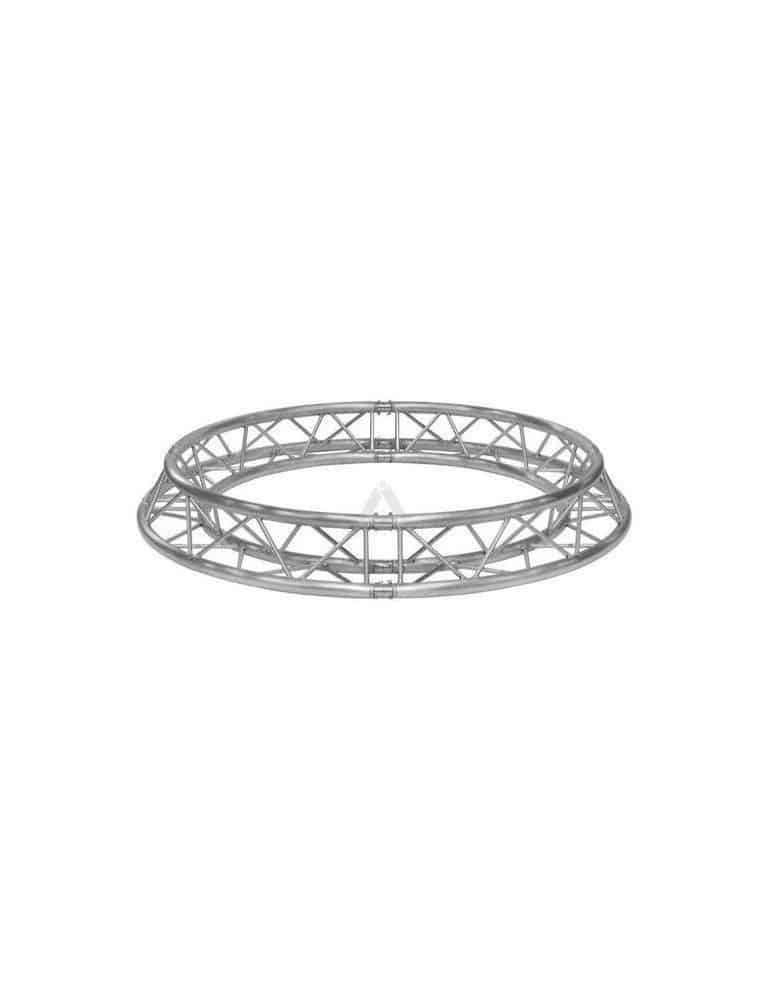

H30D-R150-4

La structure de la série H30 est fait de tubes principaux (48 x 3 mm) et de diagonales (16 x 2 mm). Équipé du système de couplage conique CCS6, la structure H30 est rapide et facile à assembler. Les fermes H30 peut être trouvée dans les flottes de location partout dans le monde, où sa force optimale et ses possibilités d?application flexibles le rend bien aimé et très utilisé. Les cercles de structure H30 sont très réguliers et peuvent être combinés avec n?importe quelle longueur ou angle.

Cette figure de chargement est basée sur des points de suspension uniformément divisés et une charge suspendue dans chacun des champs. Dans tous les autres cas, ces données de chargement ne sont PAS valides.
Si les charges sont inégalement divisées, il y aura instabilité. Pour plus de détails et les chiffres de chargement d?autres diamètres, veuillez contacter notre département d?ingénierie.
L?absence d?entretoises diagonales en haut et/ou en bas de la poutre signifie une réduction considérable de la charge admissible; un rapport structurel par situation est nécessaire pour ces modèles.
Les chiffres de chargement sont basés sur Eurocode ; pour être conforme à BS 7905-2 / ANSI E1.2-2006 / CWA 15902-2, les données de chargement doivent être multipliées par 0,85.
Orientation du treillis haut/bas. Treillis 100 % horizontal.
