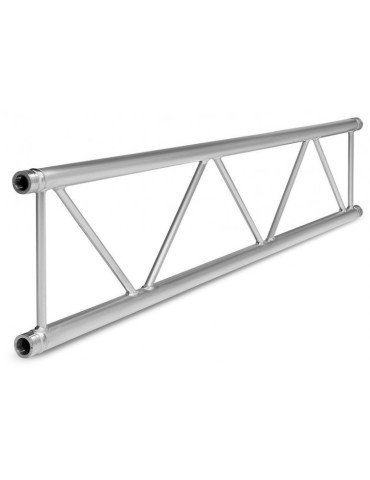

H40L-L400

Les fermes de la série H40 sont constituées de tubes principaux (48,3 x 3 mm) et de diagonales (20 x 2 mm). Équipée du système de couplage conique CCS6, la ferme H40 est rapide et facile à assembler. Le H40 offre une force supplémentaire, outre ses possibilités d?application flexibles et est la solution idéale pour le marché des événements ou des expositions. La ferme H40 est disponible en profilés d?échelle, triangulaires et carrés et une gamme de coins et accessoires.

Les structures sont livrés sans connecteur de cône (Connecteur de cône CCS6-600, CCS6-603 broches et la goupille CCS6-605)

Détails techniques H40L:

• Alliage: EN AW 6082 T6
• Fixation pour tubes: 48,3 x 3mm
• Diagonal: 20 x 2mm
• Système de connecteur: série CCS6 (connecteur de cône)
• Poids: 11,2 kg

    Certification Tüv valable uniquement pour le tableau de chargement ci-dessus.
    Les chiffres de chargement ne sont valables que pour les charges statiques.
    Les chiffres de chargement ne sont valables que pour les travées simples avec des supports aux deux extrémités.
    Tous les systèmes statiques, autres que les travées simples, nécessitent un calcul structurel individuel.
    Les chiffres de chargement sont calculés en conformité avec les normes européennes (Eurocode).
    Le poids propre des fermes est déjà pris en compte.
    Les chiffres de chargement ne sont valables que pour l?orientation transversale de la poutre, comme le montre l?icône du tableau de chargement.
    L?interaction entre le moment de flexion et la force de cisaillement au point de connexion est déjà prise en compte.
    Les travées de fermes peuvent être assemblées à partir de différentes longueurs de fermes.
    Lisez le manuel avant d?assembler, d?utiliser et de charger la poutre.
