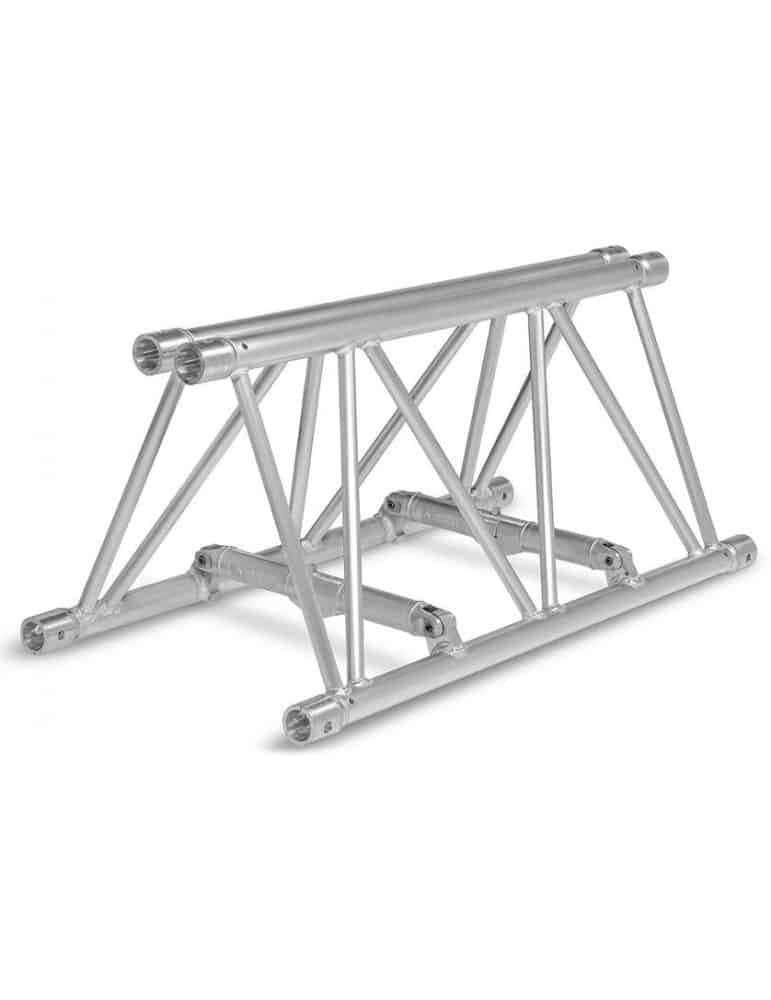

S52F-L160

La structure de la série S52 est constitué de cordons principaux (50 x 4 mm) et de barres diagonales (25 x 3 mm ? 30 x 3 mm). Équipée du système de couplage conique CCS7, la ferme S52 est rapide et facile à assembler. La ferme S52 offre une solide ferme avec une capacité de chargement très élevée; la S52SV a une sangle à 4 côtés, ce qui la rend forte dans un plan vertical et horizontal. La ferme pliante offre un faible volume de transport combiné avec la résistance ultime. La ferme S52F n?est pas disponible en tant que ferme circulaire.

    Certification Tüv valable uniquement pour le tableau de chargement ci-dessus.
    Les chiffres de chargement ne sont valables que pour les charges statiques.
    Les chiffres de chargement ne sont valables que pour les travées simples avec des supports aux deux extrémités.
    Tous les systèmes statiques, autres que les travées simples, nécessitent un calcul structurel individuel.
    Les chiffres de chargement sont calculés en conformité avec les normes européennes (Eurocode).
    Le poids propre des fermes est déjà pris en compte.
    Les chiffres de chargement ne sont valables que pour l?orientation transversale de la poutre, comme le montre l?icône du tableau de chargement.
    L?interaction entre le moment de flexion et la force de cisaillement au point de connexion est déjà prise en compte.
    Les travées de fermes peuvent être assemblées à partir de différentes longueurs de fermes.
    Lisez le manuel avant d?assembler, d?utiliser et de charger la poutre.
