▪ SÉCURITÉ GARANTIE

Les Ground Support sont équipées d'un système spécial de sécurité antichute à crémaillère-gâchette ; les sections de la structure sur lesquelles glisse le chariot sont dotées d'un mécanisme à crémaillère soudée, avec des perforations dans lesquelles, en cas de rupture extrême de la chaîne, la gâchette de sécurité s'ancrerait, bloquant immédiatement la section de la tour (évitant ainsi tout déplacement de la charge).

▪ MÂT MODULAIRE

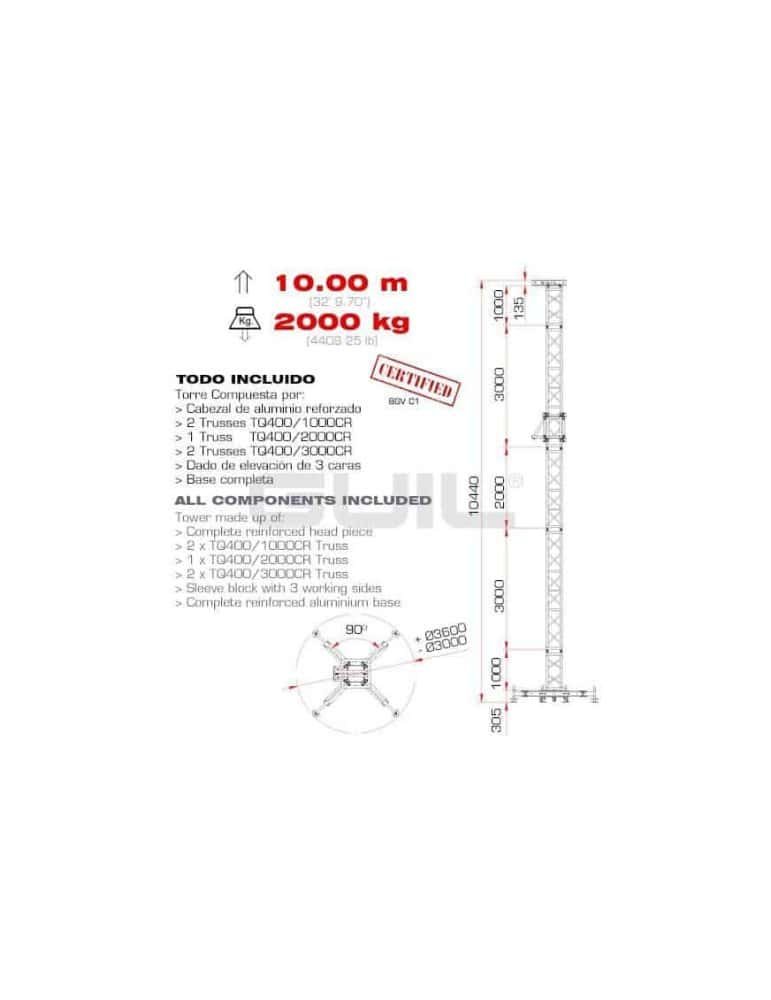

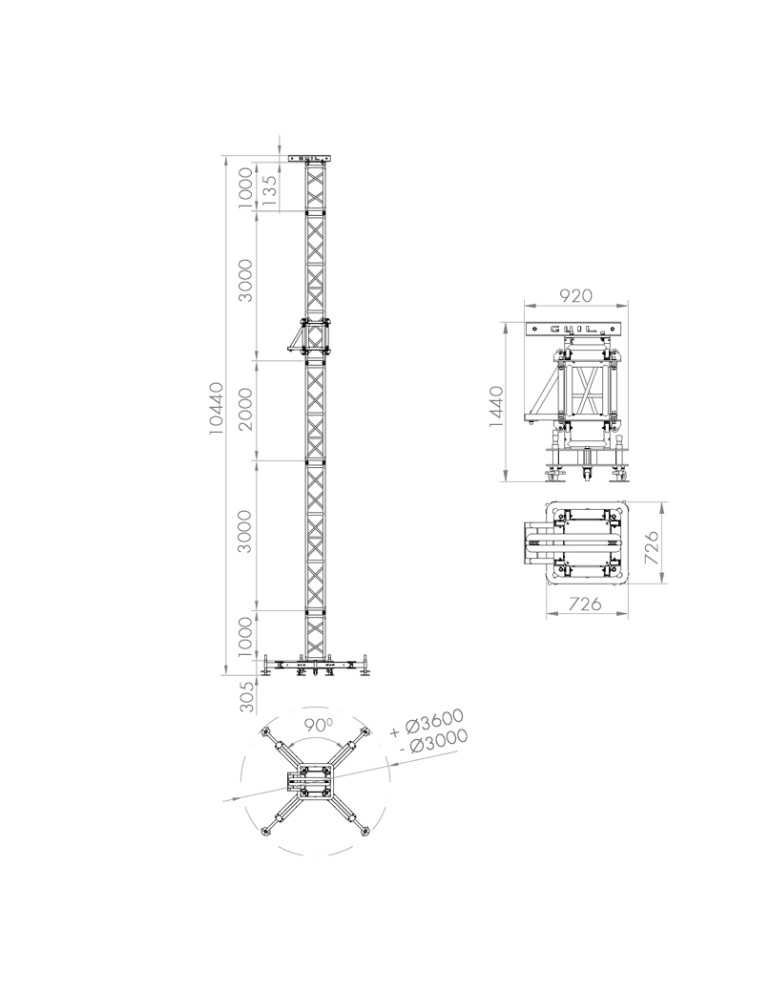

Composé de cinq sections renforcées de section quadrangulaire de 400 x 400 mm (Ø 50 x 4 mm) (2 sections de 1 mètre, 1 de 2 mètres et 2 de 3 mètres).

Les poutres sont fabriquées en aluminium extrudé (alliage : EN-AW 6082 T6) avec soudure TIG à cordon continu pour garantir une résistance maximale. Toutes les poutres qui composent la structure modulaire ont été conçues avec un double escalier et sont équipées de traverses intérieures spécialement conçues pour éviter tout type de déformation ou de torsion de la structure. Pour une sécurité et une résistance maximales lors de l'assemblage de la structure, les poutres sont fixées à l'aide d'un système de fixation double, renforcé réf. UTR-05 : système de liaison en aluminium massif avec double ancrage à l'aide de boulons et de goupilles.

Remarque : grâce à leur conception modulaire, les tours Ground Support peuvent être configurées avec des poutres de différentes dimensions ; veuillez consulter les tarifs pour les configurations spéciales.

▪ LEVAGE DE LA CHARGE

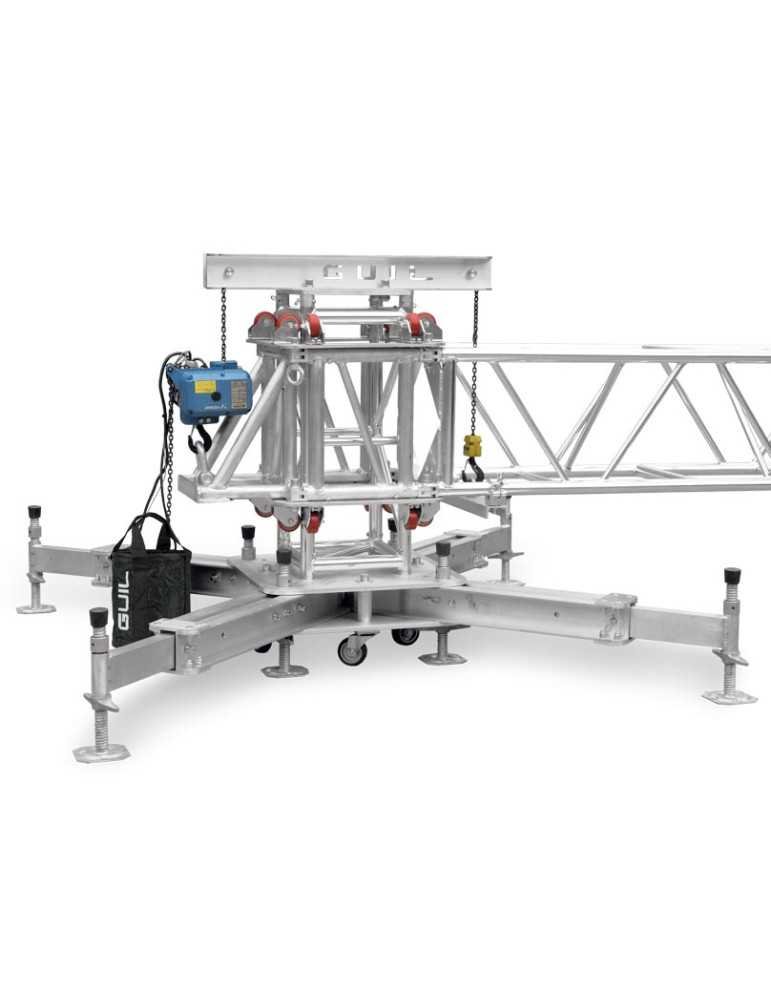

Pour faciliter le levage de la tour modulaire, la section de base intègre un système de charnières qui permet de monter toute la structure en position horizontale, puis de la soulever manuellement ou à l'aide d'un palan électrique et du système de levage Réf. BC-TMD (non inclus), afin de placer le mât en position verticale (position de travail) sans aucun effort.

▪ CHARIOT ÉLÉVATEUR

La tour est équipée d'un chariot élévateur à trois faces (REF. CRR-548) fabriqué en aluminium (alliage : EN-AW 6082 T6) qui intègre l'adaptateur pour installer le palan électrique. Le chariot est équipé de seize roues très résistantes pour un glissement parfait sur les sections du mât. Le chariot est conçu pour être utilisé avec des poutres carrées de 520 x 520 mm (dimensions standard). Remarque : pour d'autres dimensions de poutres, veuillez nous consulter.

▪ BASE

Base compacte en aluminium (alliage : EN-AW 6082 T6) de 726 x 726 mm avec quatre niveleurs haute résistance pour la stabiliser et répartir la charge, et quatre roulettes pivotantes de 100 mm avec roulements pour un transport et une manipulation aisés. La base comprend quatre pieds démontables de conception télescopique équipés d'un niveleur indépendant haute résistance. Sa conception télescopique permet de réduire son encombrement lors du stockage et du transport.
