MONTAGE RAPIDE ET SIMPLE : Conscient des problèmes rencontrés par les techniciens lors de l'installation de systèmes audio de ce type pour des événements en plein air, GUIL a conçu la tour PA TMD-545/N, qui ne nécessite qu'un seul professionnel pour son montage. Le treuil à double manivelle permet au technicien de soulever la structure en treillis sans l'aide d'autres collègues. Il suffit de l'aide d'un autre professionnel pendant quelques minutes pour commencer à soulever le mât de la tour, et il en va de même pour le démontage.

COMPACTE POUR LE STOCKAGE ET LE TRANSPORT : Grâce à sa conception ingénieuse en un seul bloc (sans pièces détachées) et à ses dimensions réduites de stockage (seulement un bloc de 1,49 m³), ainsi qu'à sa facilité de transport et de manipulation, la tour d'élévation sonore TMD-545/N peut être considérée comme l'une des structures les plus pratiques du marché. Un seul technicien peut déplacer la TMD-545/N sur ses roues, du camion jusqu'au lieu de montage, en toute facilité, à l'aide du guidon pour la diriger. C'est parfait pour vous ! La TMD-545/N est idéale pour les tournées et les spectacles saisonniers, ainsi que pour toute autre utilisation intermittente nécessitant une tour de grande hauteur et une grande capacité de charge, et où l'espace de stockage est également un facteur important.

CONÇUE POUR LES ÉVÉNEMENTS EN PLEIN AIR : La TMD-545/N a été spécialement conçue pour une utilisation en extérieur (mais peut bien sûr également être utilisée en intérieur) et est fourni avec une application interactive, le « TMD-545/N APC », qui aide l'utilisateur à calculer la vitesse maximale admissible du vent, conformément à la norme européenne applicable (EN 13814), en tenant compte du poids et de la hauteur du line array à utiliser dans chaque cas.

SÉCURITÉ ET FIABILITÉ MAXIMALES : Pour GUIL, le plus important est de fabriquer des produits qui garantissent une sécurité maximale.

C'est pourquoi nous travaillons uniquement avec les solutions technologiques les plus récentes et les matériaux de la plus haute qualité afin de mener à bien les projets de notre

département d'ingénierie, et la tour TMD-545/N en est un exemple parfait. La résistance et la stabilité certifiées de cette tour, conçue et construite pour soulever 500 kg

d'équipements line array à 6,25 mètres de hauteur, sont obtenues grâce à sa conception intelligente et à sa construction renforcée, afin de garantir la protection du matériel audio,

de la tour elle-même et, bien sûr, la sécurité des personnes se trouvant à proximité de la tour pendant l'événement.

La tour de gréement TMD-545/N a été conçue pour être montée aussi rapidement et facilement que possible. Les pieds avant et les stabilisateurs latéraux de la tour s'emboîtent

dans leurs logements et sont fixés à l'aide de goupilles (réf. RC-100). Les sections de la structure de la TMD-545/N sont conçues pour être assemblées horizontalement, avant

d'être fixées aux charnières à la base de la tour et élevées à leur position de travail. Les sept broches situées sur les pieds, les stabilisateurs latéraux et la base, ainsi que le niveau à bulle,

sont alors utilisés pour mettre la tour à niveau avant son utilisation. Ce système permet un montage et un démontage rapides et faciles de la tour, avec l'aide de seulement deux professionnels.

Le système Line Array sera soulevé à l'aide du palan manuel (réf. POLI/4), dont la capacité certifiée est de 2 000 kg (CE). Ce palan est équipé d'une chaîne de 6 m, ce qui

permet de soulever la tour sans effort. Un sac renforcé pour la chaîne (BLC-01) est également inclus.

Les trusses à section trapézoïdale ont été créées par le département technique de GUIL dans le but d'obtenir un mât haute résistance spécifique pour une utilisation en extérieur qui,

en même temps, soit rapide à monter et occupe le moins d'espace possible en vue du stockage et du transport.

SECTIONS DE TRUSS: Le mât se compose de quatre trusses de 1 500 mm de long de forme trapézoïdale (500 mm x 500 mm), ce qui permet d'empiler les sections verticalement

à la base pour le stockage et le transport. Il est fourni avec deux bras de renfort réglables. Les sections de la structure de la tour ont été spécialement conçues par les ingénieurs de

GUIL pour offrir une résistance maximale, tout en pouvant être empilées les unes sur les autres pour le stockage et le transport, afin de ne prendre que 1,49 m³ lorsqu'elles sont

stockées sur leur base à roulettes.

BARRES DE RENFORT : La tour elle-même est équipée de deux entretoises, qui sont fixées aux poutres à l'aide de deux colliers de serrage et aux pieds avant à l'aide de supports

spécialement conçus, formant ainsi une structure solide et très stable.

La tête se compose de deux poutres en aluminium de 1190 mm très résistantes et d'une extension de 400 mm qui dépasse de sa partie arrière.

CONCEPTION UNIQUE : La base du TMD-545/N est le résultat d'une conception révolutionnaire et d'une exécution pionnière, avec le double objectif de servir de base à la tour

line array lorsqu'elle est utilisée et d'abriter tous les composants de la tour dans un seul bloc pour le transport et le stockage. Les sections de truss et les autres composants, y compris

le treuil et le palan, sont situés à la base de seulement 640 × 1190 mm, formant ainsi un bloc compact qui empêche la perte de pièces pendant le stockage et le transport.

La base est également équipée d'un niveau à bulle permettant de mettre la tour à niveau avant son utilisation, à l'aide des vis sans fin.

MONTAGE DU TREUIL: Le treuil à double manivelle du TMD-545/N est fixé à une structure spéciale qui s'emboîte dans la base pour faciliter le transport et le stockage.

Pour le montage, le treuil est installé sur la tour où il forme un point d'ancrage pour le câble. Cela crée un support qui confère une grande force et stabilité à la tour, et un soutien accru

lorsque le système Line Array est élevé.

Les manivelles du treuil, spécialement conçues pour soulever des charges lourdes, sont amovibles afin d'empêcher toute manipulation non autorisée pendant l'utilisation de la tour.

PIEDS ET STABILISATEURS : Les pieds et stabilisateurs latéraux du TMD-545/N, logés verticalement dans la base, sont extensibles afin de garantir une grande surface de sécurité

stable à la tour. Les pieds et les stabilisateurs sont équipés de vis de nivellement, entièrement en acier avec des disques en caoutchouc à leur base, afin de garantir que la base est

de niveau avant de commencer à l'utiliser. De plus, trois vis supplémentaires sont présentes à la base de la tour, soit un total de sept vis, toutes équipées de disques en acier chromé

pour plus de robustesse et de fiabilité. Les vis à double filetage sont conçues pour les travaux exigeants, ce qui permet de lever la tour très rapidement. Lorsque les pieds et

les stabilisateurs sont déployés, les vis sont déployées pour mettre la tour à niveau, garantissant un soutien à 360° essentiel lorsque des personnes se trouvent autour

de la tour montée et en cours d'utilisation.

Sa partie avant a deux fonctions :

1.- La partie avant de la section supérieure du truss mesure 760 mm de long, ce qui, combiné à l'inclinaison de 3° de la structure du truss, garantit le degré d'inclinaison correct du système

line array.

2.- Il agit comme un bras robuste pour s'adapter au palan à chaîne 2T qui soulève le système Line Array.

Sa partie arrière a deux fonctions:

1.- Permet aux professionnels d'attacher le crochet de sécurité du frein du treuil. Le système de charnière à la base de la tour permet de soulever la structure du mât presque sans effort,

avec l'intervention d'un seul technicien.

2.- Une fois la tour entièrement montée, le treuil peut être légèrement ajusté pour obtenir un effet de stabilité avec des contrepoids.

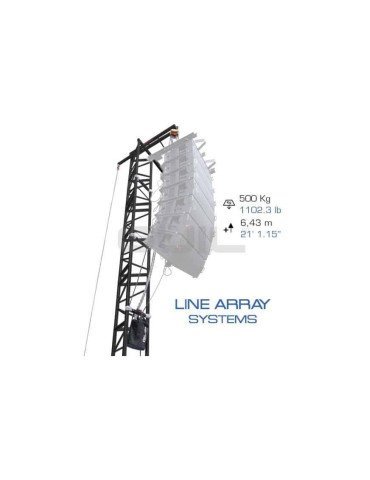

TMD-545/N – SÉCURITÉ LORS DU LEVAGE D'ÉQUIPEMENTS LINE ARRAY, 6,25 MÈTRES 500 KG

La tour de gréement TMD-545/N est conforme aux exigences de sécurité des normes et réglementations suivantes :

▪ Directive 2006/42/CE : relative aux machines et établissant les exigences de sécurité et de santé applicables à la conception et à la construction des machines.
▪ EN 13814 : Machines et structures pour foires et parcs d'attractions.
▪ EN 17206 (remplace la norme DIN 56950-1) : Technologie du divertissement – Machines pour scènes et autres zones de production – Exigences et contrôles de sécurité.
▪ DGUV Règlements 17 et 18 : Règlement sur la prévention des accidents. Installations pour événements et production pour représentations scéniques.
▪ DGUV Norme 115-002 :  Installations de production et de mise en scène pour l'industrie du divertissement.

Lorsque GUIL a lancé sa tour pour Line Array TMD-545, elle a été pionnière dans le secteur événementiel, remportant un franc succès grâce à sa conception ingénieuse qui permettait

de placer la tour dans son intégralité sur une seule base, réduisant ainsi l'espace de stockage et le temps de montage. Il convient de souligner que la tour est remarquablement légère

pour sa hauteur et sa capacité de charge. Ce modèle de tour a été amélioré au fil des ans. Elle est actuellement fabriquée en noir, avec une finition en peinture époxy, ce qui la rend

plus discrète lors de concerts et d'autres événements.

Fort du succès du modèle TMD-545/N, GUIL a continué à étudier les besoins des professionnels du secteur événementiel, ce qui lui a permis de concevoir de nouvelles tours et d'autres produits

, proposant ainsi une gamme de tours originales et compactes permettant de soulever une charge plus importante à une plus grande hauteur, comme par exemple la tour TMD-570.
